Мы наш, мы новый стол построим

Для начала – немного личной информации, чтобы стало понятно, для чего был построен описываемый предмет мебели.

В первых числах февраля я переехал в новую квартиру. А поскольку мебели в ней не было совсем, мне пришлось в довольно срочном порядке обставлять ею предметами собственного изготовления, не покупать же их в «Икее»… И заодно этот переезд стал хорошим стимулом для «переобувания сапожника» - решения типичной задачи ремесленника, который строит-строит на заказ, а для себя руки никак не доходят. Опять же квартира теперь расположена в относительном центре Москвы, поэтому из нее может получиться и небольшой «шоу-рум».

Дело в том, что построенный ранее компьютерный стол оказался изделием интересным и удобным в использовании, но неудобным в размещении его в квартире. Объект шириной в метр и длиной почти в полтора метра занимает непростительно много жилой площади.

И заложенные в него идеи я со временем пересмотрел. Так приделанные к столу подлокотники оказались в результате неудобными. В них приятно располагаться, но проникать в кресло – неудобно. Нужно либо отодвигать стол, либо отъезжать от него креслом. Системный блок, расположение которого в комментариях к статье не пнул только ленивый, со временем все же стало неудобным. Ну и всякие недостатки по мелочи – маленькая поверхность для бумаг сбоку от монитора, неудобно далекое расположение задней панели системного блока, к которой нужен свободный доступ для втыкания-выдергивания разномастных подключаемых устройств – всё это накапливалось постепенно, и накопилось в результате в уничтожение первого компьютерного стола. Я его развинтил, распилил на части и спустил в мусоропровод. Стол умер.

Стол-то умер, но до «до здравствует стол» оказался период огромного размера. Сначала его постройку перебивали более важные заказы для клиентов, потом я начал рисовать новую конструкцию, вроде нарисовал – как снова пришлось делать на заказ уже целую кухню (рассказ о ней еще предстоит), потом еще что-то накладывалось – то есть к постройке стола я смог приступить только совсем недавно.

Но это оказалось и к лучшему, поскольку за время подготовки к этой постройке разные мысли по поводу стола были «брошены на подкорку», и выкристаллизовались в строгие и технологичные решения, рассказ о которых сейчас последует.

Новое – это переоцененное старое

Для начала я оценил идеи, заложенные в первом столе и вычленил из него то, что стоило оставить. Оставить стоило немногое:

1. Мне очень пришлась по вкусу идея размещения клавиатуры на двух крайних точках, куда упираются ее «ножки» и на продолговатую пластину под запястья. Чем это хорошо – будет показано при иллюстрации второй приятной особенности:
2. Вторая особенность – поднятие уровня монитора на 10-12 см выше уровня клавиатуры, что создает пространство для колен пользователя, если он закинет ногу на ногу (иллюстрация закидывания).
3. Отказ от выдвигающейся полки под клавиатуру, которую нужно как-то фиксировать в обоих положениях, которая должна выдерживать нагрузку от кистей рук, на которой должно быть место для мышки, рисовального планшета, трекбола – всего того, что бывает под рукой в работе. Полка эта в любом исполнении настолько неудобна, что неприемлема мной на идеологическом каком-то уровне, вне зависимости от стиля ее исполнения.
4. Собственно, наверное и всё. Остальное предстояло придумать заново.

Новые горизонты

От мобильности стола я решил отказаться. Предыдущая конструкция находилась в одном и том же положении месяцами. Более того, она была привязана к месту во-первых проводом питания, а во вторых – кабелем выделенной интернет-линии. Перевозить стол на другое место означало либо протягивать через комнату два провода, либо лишать компьютер данных и энергии. Что сильно уменьшает его функциональность (особенно – второе).

Диссертация моего научного руководителя в МАИ называлась «Методология проектирования самолетов с учетом инфраструктурных ограничений», и со времени работы над этой диссертацией я запомнил, что проектирование без учета ограничений, накладываемых инфраструктурой, любой объект превращается в нефункциональную забаву. Поэтому перво-наперво я начал вписывать будущий стол в то пространство, где ему предстояло находиться.

Забегая вперед, скажу, что начав проектировать компьютерный стол для одной квартиры и закончив его в другой, я практически не изменил его конфигурацию. Тут мне повезло с планировкой квартиры – окна у нее оказались расположены точно так же, и выходили на ту же – юго-западную – сторону, что и у предыдущей. Поэтому проект остался практически таким же.

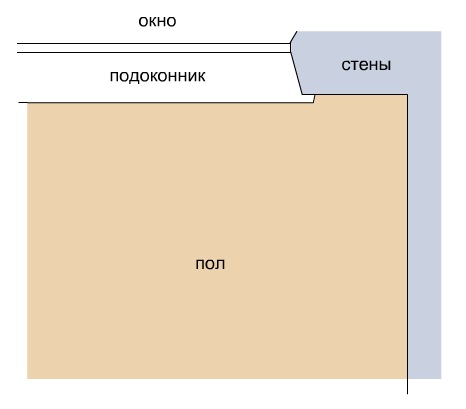

Рис. 1. Планировка компьютерного угла квартиры

С самого детства я люблю сидеть у окна. Приятно, когда взгляд в моменты задумчивости упирается не в рисунок на обоях, а в перспективу города, дневного или ночного. Это способствует как расслаблению, так и сосредоточению.

При этом монитор компьютера не должен заслонять вид в окно, а должен находиться чуть сбоку, на одной с ним линии, чтобы можно было легко переводить взгляд с экрана на город и обратно.

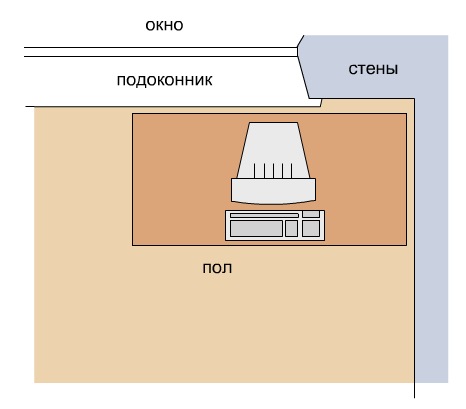

Рис. 2. Неудобное для меня расположение монитора.

В обеих же квартирах оказалось подходящее место для монитора справа от окна, в углу из двух стен, куда он и вписался, встав точно по диагонали. Собственно когда он там оказался, другое решение уже выглядело невозможным, но я описываю процесс принятия каждого решения так подробно, чтобы подчеркнуть их неслучайность. А напротив, тщательную и долгую обдуманность.

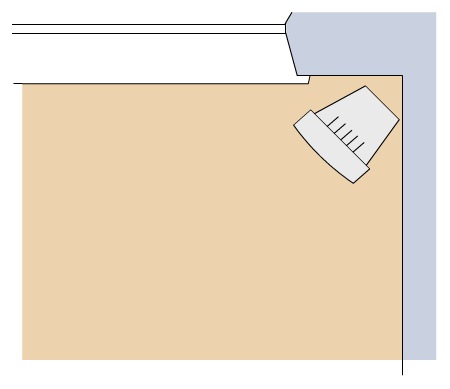

Рис. 3. Монитор в углу – естественное решение.

От первого стола в наследство также осталось стремление к минимализму опорных поверхностей. Если на полке должен стоять монитор, то размер полки должен быть как раз такой, чтобы на него уместилась подставка монитора, не больше.

Это оправдано несколькими причинами. Во-первых, слишком свободное рабочее пространство имеет тенденцию захламляться. На него неизбежно сваливаются какие-то провода, бумажки, канцелярщина и домашняя пыль. Во-вторых, чем меньше материала задействовано в конструкции, тем визуально легче она воспринимается, что в современных квартирах очень ценно. Ну и меньшее количество материала дешевле обходится. Хотя и труднее обрабатывается.

В результате монитор в углу у окна расположился примерно так:

Рис. 4. Монитор на минималистичной полочке.

В соответствии с удобной опробованной на предыдущей модели схемой расположилась и клавиатура с мышкой:

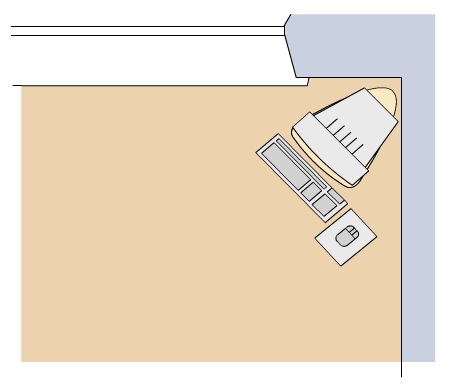

Рис. 5. Весь комплект интерактива. В монитор смотрим, клавиатурой пишем, мышкой рисуем.

Из недостатков прошлого стола одним из самых существенных оказалась нехватка рабочего пространства. Здесь нет речи о широкой полке для монитора, она-то как раз нужного размера, речь о пространстве по бокам от пользователя.

Изначальный тезис о том, что компьютерный стол предназначен только для работы за компьютером был красив, но мало приспособлен к действительности. Конечно хорошо в доме иметь кроме него еще письменный стол, а еще бы конторку для работы стоя, и туалетный столик, и прикроватную тумбочку, но пресловутые «инфраструктурные ограничения» заставляют строить вещи «все-в-одном». Поэтому я решил пристроить к компьютерному столу развитые крылья, чтобы за ними можно было заниматься внекомпьютерными работами.

Но до этого расскажу о том, куда же пропали столь полюбившиеся многим столовые подлокотники.

С подлокотниками произошло довольно банальное событие – у меня появился хороший удобный конторский стул на пяти колесиках, с матерчатой обивкой, мягкой спинкой… и двумя удобнейшими подлокотниками. Я понял, чего мне не хватало, когда я задумывал первый стол! Именно такого конторского стула! Были мысли сделать и его, но по здравом размышлении я отказался от этой затеи: стул – слишком сложное и требовательное сооружение, чтобы делать его самому с нуля. Гораздо проще купить готовый, чем придумывать самому в надежде, что он окажется удобнее фабричного. Да и нагрузки на него не маленькие – взрослый человек это вам не монитор 17-ти дюймов.

Поскольку у стула были подлокотники, городить их из дерева оказалось лишним. Но это было не единственным привнесенным готовым стулом улучшением в эргономике.

Гораздо серьезнее оказалось то, что конторский стул на колесиках снабжен пневмопатроном для изменения его высоты (от 38 до 51 см, то есть на 13 см)! И эта особенность оказала большое влияние на конструкцию стола. Скажу даже – идеологическое.

В чем состоит самое главное противоречие между компьютерным и письменным столом? В том, что высота рабочей поверхности того и другого очень различна. А именно, разница в ней около 10 см. Для удобной работы за клавиатурой нужно, чтобы локти пользователя были согнуты под углом в 90 градусов, а локти прижаты к корпусу (см. рис.), а для работы «с документами» - угол должен быть другим, и локти должны если не лежать на столе совсем, то существенно опираться на его край.

Попробуйте писать за сугубо компьютерным столом – вы ссутулитесь. Попробуйте положить клавиатуру на стол письменный – вы задерете вверх руки и плечи и снова ссутулитесь, ничего хорошего не выйдет.

Рис. 6. Комфортное положение пользователя за компьютером

Рис. 7. Комфортное же положение пользователя за письменным столом

Именно поэтому сотни производителей компьютерных столов и городят эти ужасные двухэтажные конструкции с выдвигающимися полочками – чтобы в меру своих незавидных способностей разрешить описанное противоречие.

И ни одна из мебеледелательных контор не догадалась до того, до чего долгими зимними вечерами додумался автор этих строк – что можно использовать пневмопатрон стула, и опускать и поднимать стул вместо того, чтобы городить этажерки.

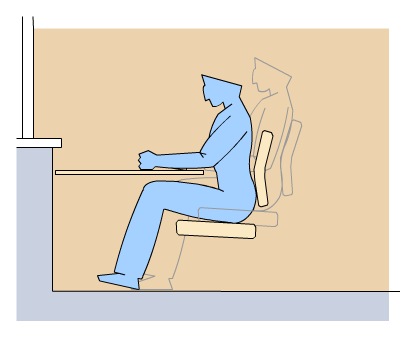

На рис. 8 показано два положения тела пользователя в соответствии с тем, что он собирается делать – печатать за клавиатурой или писать на бумаге ручкой.

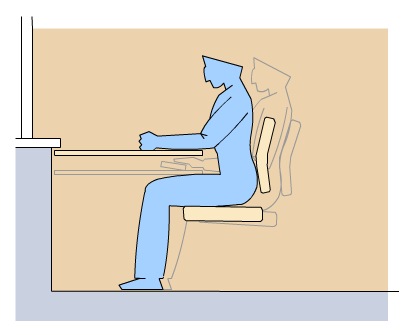

Рис. 8. Стул чуть опущен, теперь человек может писать на том же уровне, где лежит клавиатура.

Нужно написать или порисовать – опустите подушку стула вниз и вытяните ноги под столом. Нужно попечатать – поднимите подушку выше и положите ноги на полку под столом, если вам неудобно держать их прямо на полу.

Всё! Это разрешает самое главное противоречие компьютерного стола. И одновременно сильно упрощает его конструкцию. Теперь рабочую поверхность для письма можно расположить на том же уровне, что и поверхность для клавиатуры.

Следующей важной задачей была задача правильно разместить системный блок компьютера. Задачей настолько важной, что ее следует вынести в отдельный пункт статьи.

Размещение системного блока

В прошлой конструкции автор не мудрствуя засунул системный блок от глаз подальше, чуть ли не к ногам пользователя. Дескать, если ему надо вставить диск в CD-дисковод, то пусть заодно и разомнется.

Но годы шли, и поводов для этакого разминания хотелось иметь всё меньше. А дисков напротив становилось всё больше, и к системному блоку расхотелось не толь ко вставать, но и тянуться.

Кроме того, у системного блока имеется еще целых две важных поверхности. Это – задняя, куда втыкается масса нужных устройств, от flash-памяти до шнурка перекачки фотографий из камеры. И боковая стенка, которая снимается, и за которой прячутся внутренние PCI-разъемы и накопители на жестких дисках.

Получается, что для свободного доступа ко всем трем (!) граням системного блока его вообще не нужно никуда прятать, а лучше всего поставить прямо на стол. Так они и стоят по домам и конторам. И выглядит это удручающе.

Во-первых, кирпич 40 на 40 на 20 см никак не украшает рабочий стол, сколь ни пытаются производители корпусов придать им оригинальности и расцветить лампочками. Ну никак не украшает, уродует скорее. Сверху кирпича – горизонтальная поверхность 20 на 40 см, а это значит, что на нее навалятся бумажки-провода-карандаши. Нужно развинтить блок – всё с него сваливается на стол или на пол, «вся дача во мраке, жена – в слезах».

Во-вторых, из задней поверхности системного блока торчит куча проводов. Не поленившись, заглянул сейчас в свой компьютер – проводов насчитал восемь штук. Все разного цвета и калибра, перепутаны между собой, в пыли и беспорядке. Ладно если это все безобразие сокрыто от глаз. Но когда оно маячит прямо перед вами на столе – невольно понимаешь, что двигало изобретателями BlueTooth и WiFi.

И в-третьих – эта железная коробка еще и шумит! Воет вентилятором прямо на столе. И это всё вместе совершенно ужасно.

Но что же делать? Необходимость в доступе к передней, задней и боковой поверхности системного блока никак не позволяет запихнуть его в дальнюю тумбочку под ногами и закрыть дверкой на ключ. Опять же смешно смотреть на компьютерные столы от разного рода мебельных фабрик. Ну спрятали они системный блок в тумбочку, и что? Хорошо если в тумбочке этой есть отверстия под восемь проводов к нему. А что делать, если нужно воткнуть девятый провод? Выдергивать имеющиеся восемь, вытаскивать его из тумбочки, вставлять девятый, запихивать блок обратно и там уже снова вставлять восемь предыдущих? Это даже смешнее, чем пресловутая полка для принтера у ног пользователя. Да даже просто поместить системный блок под столешницу на открытую полку – уже неудобно. Пусть редко, но бывает нужно его развинтить, снять боковую крышку и вставить, допустим, DVD-дисковод взамен старого CD-привода. Можно конечно напрячься, выдернуть все проводки, вытащить на божий свет железную коробку… Если не придумать более красивое решение.

И решение такое я придумал. Системный блок я решил встроить прямо в столешницу.

Изначально у меня была идея построить мобильную рабочую станцию минимальных размеров, с наименьшим количеством деревянных деталей. Просто взять системный блок, поставить его ножки, сверху водрузить монитор, а спереди на подставке расположить клавиатуру и мышку. (см. рис.)

Рис. 9. Размещение монитора на системном блоке – мобильная станция.

Но потом, как я уже упоминал, идея мобильности мне разонравилась, и минималистичности тоже – она хороша только как идея, а в реальности нужно пространство побольше. Но мысль использовать верхнюю поверхность системного блока запала тогда мне в сознание, и я решил вернуться к ней более подробно. В результате появилась вот такая примерно конструкция (рис. левого крыла спереди и сверху).

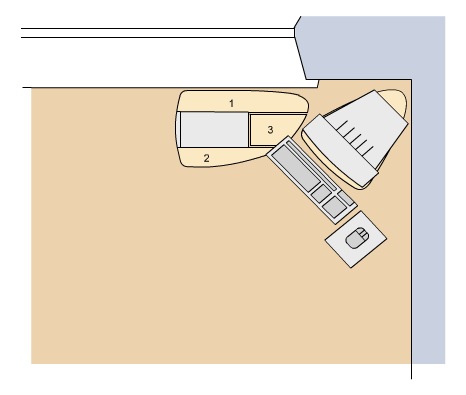

Рис. 10. Системный блок встроен в левое крыло.

Как видно из рисунка, системный блок встроен в столешницу так, что его верхняя грань образует с окружающими деревянными элементами одну единую поверхность. Зазор между опорной рамой и гранями блока сделан таким, что он входит и выходит достаточно свободно, но и без люфта и видимых щелей. При этом получилась горизонтальная поверхность 45 на 65 см, прижатая краем к стене комнаты под подоконником, расположенная слева от пользователя – фактически под его левой рукой, и на которую можно положить разные нужные в работе бумаги и устройства, ту же цифровую камеру.

Деревянные части этой наборной столешницы состоят из доски, приделанной к стене (1), крыла 2, на которое опирается локоть пользователя, когда он не лежит на подлокотнике кресла и крышки 3, закрывающей провода, которые торчат из задней панели системного блока.

Удобство такого размещения трудно переоценить.

В самом деле, если нужно подключить что-то в USB-порт сзади, достаточно открыть крышку 3 и чуть наклониться вперед (на 15-20 см). Перед глазами пользователя оказывается как на ладони вся задняя панель системного блока, и можно выдергивать из нее проводки, вставлять новые, проверять моргает ли лампочка сетевой карты, или не отошел ли какой-нибудь контакт.

Хочется поменять диск в CD-дисководе – тоже никаких проблем. Пользователь чуть поворачивается на своем стуле (на 20-25 градусов влево), и вот уже перед ним передняя панель системного блока. Фактически во время работы из нее нужна только кнопка открытия дисковода, а она находится как раз в его правой части, то есть ближе к пользователю, что опять же очень удобно. Через 3-4 раза ее уже можно находить наощупь. Кроме этой кнопки на передней панели нужна только кнопка включения компьютера, и на нее производится 1-2 нажатия за весь день.

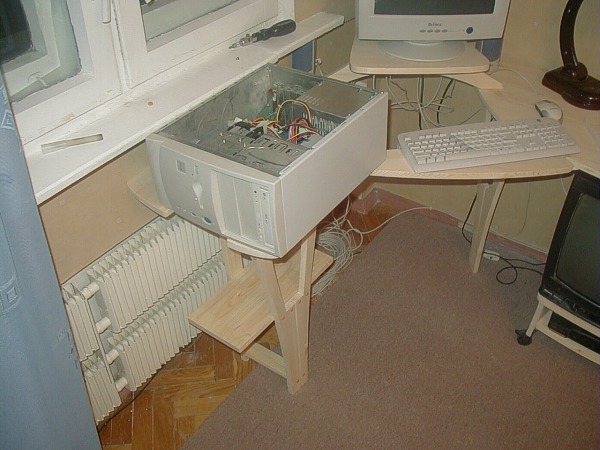

И наконец третье преимущество такого размещения – доступ к внутренностям системного блока. Поскольку сверху него нет ни столешницы, ни полок, системный блок можно легко вытащить из своего гнезда, взяв за углубления спереди и сзади и подняв вверх! Далее его нужно повернуть на верхом себя и уложить набок на деревянные элементы столешницы. Вывинтить 3 винта крепления стенки и снять ее. Всё – доступ ко всем внутренним частям компьютера обеспечен. А раз системный блок не вытаскивается из недр письменного стола, фактически не меняет свое расположение, будучи только чуть поднятым и повернутым на 90 градусов – то его можно и не отключать от сети и всей периферии, то есть в извлеченном и повернутом положении он сохраняет свою работоспособность! Попробуйте сделать это в каком-нибудь столе из «Икеи» или, не к ночи будет помянута, «Шатуры-мебели». Закрыв и завинтив крышку, системный блок также легко можно вернуть на место.

Недостатков у такого способа размещения системного блока я пока не увидел. Возможен вопрос – а как быть, если его размер не подходит для имеющейся ниши? На него легко ответить. Компьютерный стол строится для совершенно конкретного набора устройств с совершенно конкретными размерами. В данном случае – для системного блока шириной 182 мм, глубиной 403 мм и высотой 345 мм. Если был бы другой системный блок – другая была бы и ниша для него. Если появится новый, то ниша будет переделана под новые размеры. Всё просто на самом деле.

Чуть изогнутая верхняя передняя линия системного блока задала и линию всего левого крыла, а вместе с ним отразилась и в линиях симметричного правого крыла.

Маленькая фишка была придумана мимоходом. Линия элемента левой столешницы 1, целиком прижатая к стене, мне не понравилась, как слишком прямолинейная. Поэтому я ее слегка скруглил на протяжении 20-23 см на 3-4 см ближе к монитору. И, обживая построенное пространство, я обнаружил, что в образовавшуюся щель можно очень удобно поместить окончания проводов, воткнутых в заднюю панель системного блока. А именно – шнур для usb-flash-накопителя и провод для скачивания фотографий из цифровой камеры. Они теперь не тянутся к системному блоку через весь стол, а торчат своими разъемами из стены всего на 4-5 см, скрываясь остальной своей частью под столешницей. Это оказалось очень удобно и незаметно.

И наконец самое неожиданно-приятное. Когда я сел за завершенный уже стол, вытянул ноги и включил установленный в него компьютер, я почувствовал… струю теплого воздуха, обдувавшую ноги! Оказалось, это дул вентилятор блока питания. Не знаю, каково будет это тепло жарким июльским днем, но в середине холодного марта это оказалось приятным и совершено неожиданным сюрпризом.

Телевизор под лавкой

Последним, что следовало придумать, было размещение телевизора Funai M2000. Телевизор этот со мной уже лет восемь, и исправно служит, имея всего один недостаток – он занимает место в комнате. И нужно его все время куда-то пристраивать. Постройка же нового компьютерного стола стала хорошим поводом для нового размещения телевизора.

Началось придумывание с того, что мне не хотелось оставлять его там, где он находился все время – у окна. Задача была в том чтобы наоборот, как можно больше места у окна оставить свободным, попрятав все внутрикомнатные подробности по своим нишам и норкам.

И еще одна особенность повлияла на размещение телевизора там, где он оказался – с появлением выделенной линии и доступных видеосерверов я стал смотреть собственно телевидение гораздо реже. Соответственно и расположение «ящика» стало не столь критичным, можно было его задвинуть подальше.

Я и задвинул, под правую столешницу:

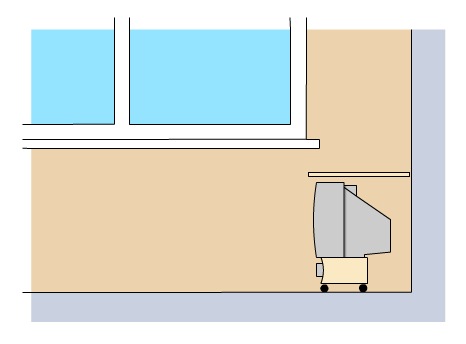

Рис. 11. Телевизор под столешницей.

Между столешницей и верхней гранью телевизора оставлено 2 см для вентиляции. Сам он стоит на небольшой устойчивой тумбочке из 4х досок, на 4 же колесах. На полке под телевизором находится видеоплеер, тоже фирмы Funai, США.

Сверху же готовый стол выглядит вот так:

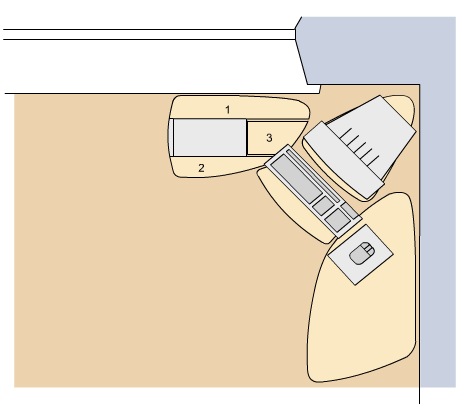

Рис. 12. Готовый стол, вид сверху.

Фотографии готового компьютерного стола под заказ

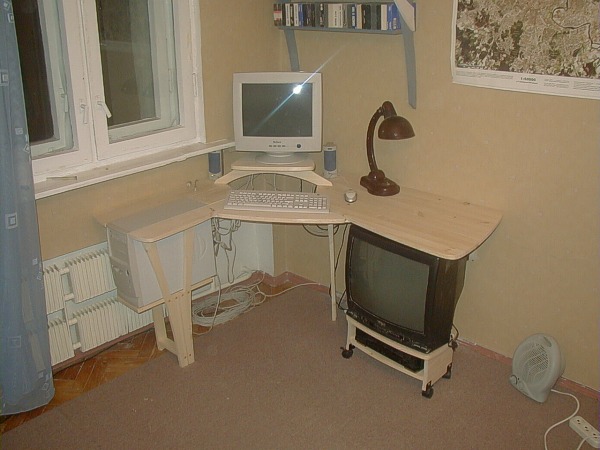

На фотографиях ниже можно увидеть готовый компьютерный стол, а также некоторые стадии его изготовления:

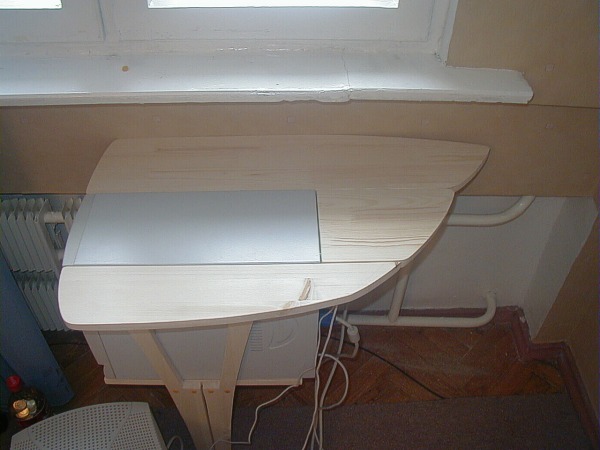

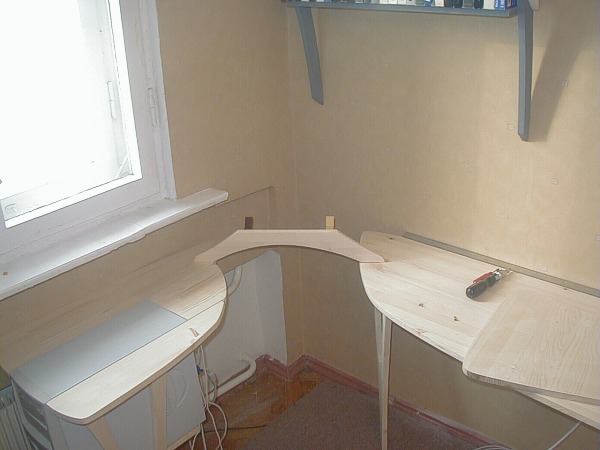

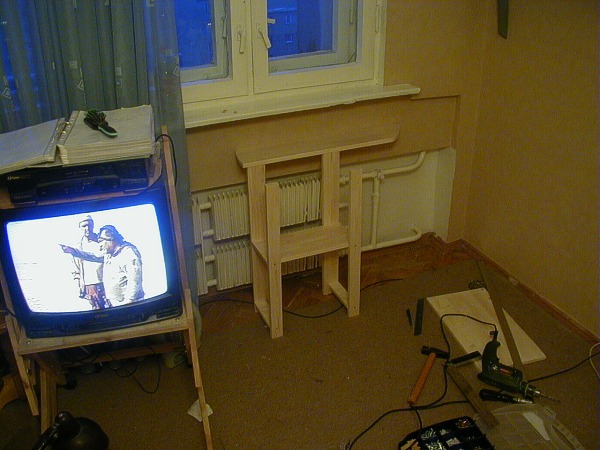

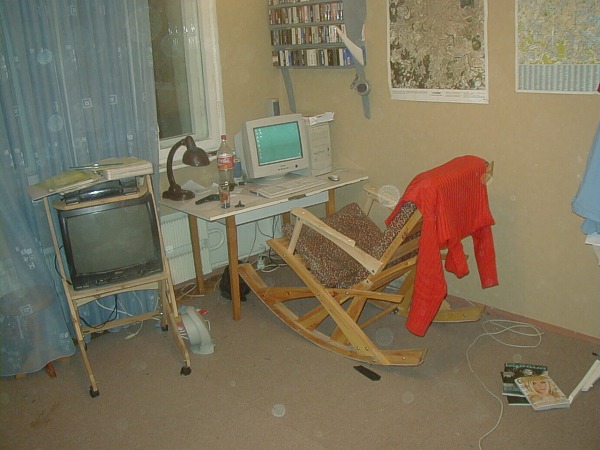

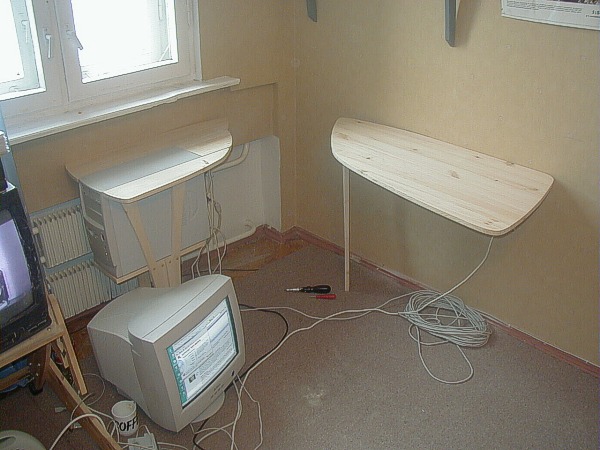

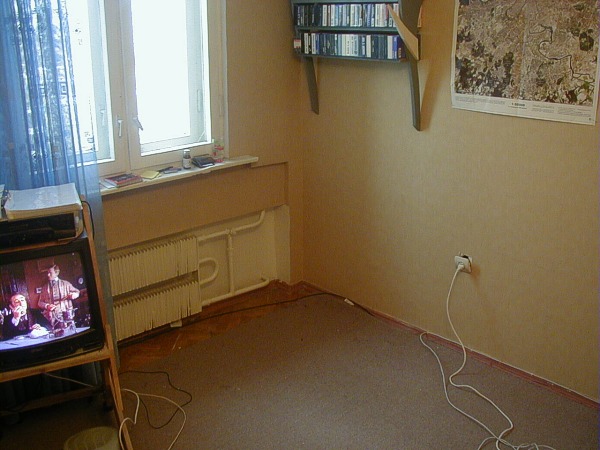

Рабочее место до постройки стола. Слева - старая подставка под ТВ.	Новая подставка под системный блок, с ножкой поизящнее. И правое крыло стола, прикрепленное к стене, на одной ножке.	Вот так удобно работать с открытым системным блоком, лежащим на столешнице.

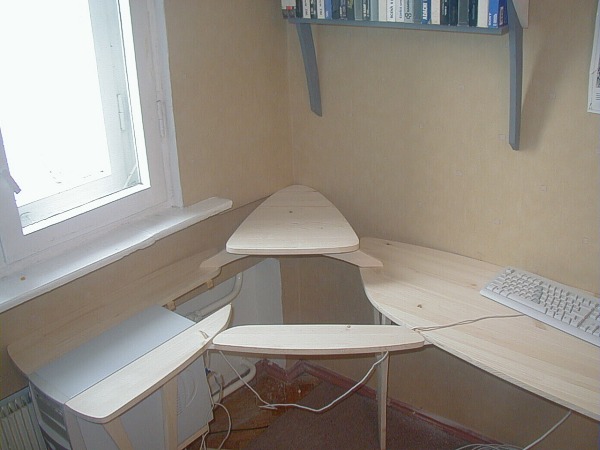

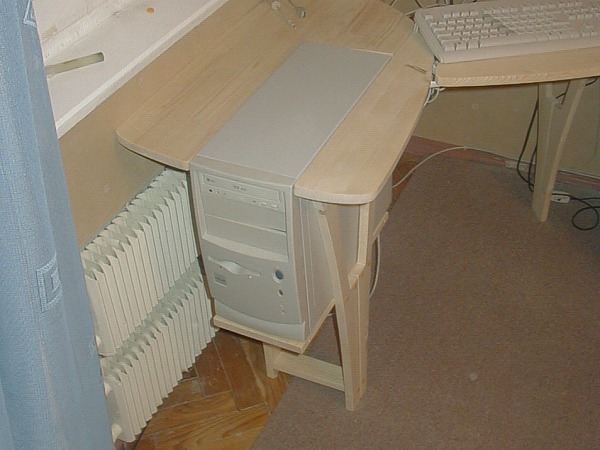

Передняя панель также доступна для работы. Хорошо видно, как верхняя грань системного блока встала заподлицо.	Между левым и правым крылом установлена перемычка, на которой уложена полка для монитора. А также полочка для клавиатуры.	А вот и новая подставка для телевизора и видеоплеера. А за окном уже стемнело.
