Ночная точка наводки для артиллерии

По просьбе волонтеров мы начали изготавливать ночную точку наводки для артиллеристов и они ими успешно пользуются.
"Сегодня передал артиллеристам твое изделие!!!
От них тебе большое спасибо!
Был у артиллеристов, спрашивал про твою точку наводки. Она пока единственная и передается из одной батареи в другую, т.к. пока нет большой работы, они выходят на огневые позиции по-батарейно. Как раз у нас были сильные туманы и твоя ТН сработала на отлично. Просили передать тебе большое спасибо. Так что жду еще две ))).



Для не артиллеристов объясню, что  такое ночная точка наводки.

Как стреляют когда нет электрической точки наводки для стрельбы ночью

При стрельбе ночью нельзя обойтись без светящейся точки наводки. Наши артиллеристы для обозначения точки наводки в ночное время обычно применяют простой керосиновый фонарь, который часто гаснет на ветру и от воздушной волны. Лес, который сразу начинался за моим орудием, не давал возможности удалить фонарь на безопасное расстояние. Я заранее продумал, как оборудовать точку наводки, и поступил следующим образом: взял консервную банку, пробил дырки, чтобы продувал ветер, а в середине пробил перекрестие. В банку всыпал горящих углей. Такая точка наводки была хорошо видна и не тухла при сильном ветре. С такой точкой наводки мы неоднократно отбивали  атаки.  Наша батарея быстро открыла огонь по врагу, пользуясь точкой наводки — коробкой с углями, и в течение непродолжительного времени контратака противника была успешно отбита.
Вывод
При подготовке к ночной стрельбе необходимо тщательно оборудовать ночную точку наводки с таким расчётом, чтобы ей можно было пользоваться в течение всей стрельбы. Для этого лучше всего иметь электрический или закрытый керосиновый фонарь. Устанавливать его следует на такое расстояние, чтобы при стрельбе он не потухал. Предлагаемый способ оборудования точки наводки может быть применён при отсутствии электрического и керосинового фонарей и при стрельбе в течение непродолжительного времени.



 фото 1
  фото 1


При стрельбе из орудия по удаленным целям, которых не видно в прямой видимости, наводчик должен прицелиться по видимому ориентиру. Это может быть дерево, здание или любой другой четко выраженный предмет. Это будет начальная точка прицеливания (нулевая точка) и изменив от этой точки на нужную величину направление прицеливания орудие будет готово поразить невидимую цель. После выстрела орудие смещается и для следующего выстрела его опять надо установить в ноль по точке прицеливания.

 1
фото 2
 3
  фото 3

Как стреляют с электрической точкой наводки для стрельбы ночью


Ночью, когда темно, видимые цели отсутствуют. Существует много разных способов прицеливания ночью и один из самых простых это создать искусственную цель в виде светящихся фонариков. Фонарики можно повесить впереди орудия на какой то естественный предмет например на дерево, автомобиль, дом или установить его в нужном месте на высокой опоре. Ночью, светящийся впереди перед орудием фонарик, и будет той нулевой точкой, по которой можно будет прицелиться.


 фото 4
  фото 4

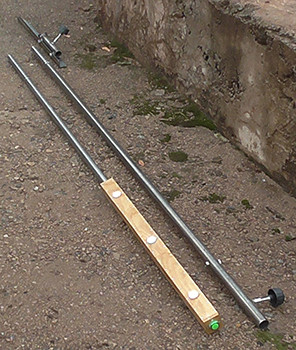

По просьбе артиллеристов мы спроектировали и изготовили специальную разбирающуюся опору из легкой тонкостенной стальной трубы. Опора состоит из трех  составляющих, вставляющихся одна в одну, чтобы иметь необходимую высоту. На верхнем элементе закреплен светильник, а на нижнем элементе, закреплена съемная пика изготовленная из стального уголка с заточенным острым концом. Пика забивается в землю на глубину 30-40 см при снятых верхних элементах чтобы их не повредить, после чего в нее вставляются опоры со светильником. Каждая новая партия ночной точки опоры дорабатывается по просьбе заказчика, поэтому если вы хотите усовершенствовать конструкцию, то мы готовы выслушать ваши предложения. Доработки зависят от наших возможностей. Мы добавили две ручки на нижней пике для удобства задавливать ее в грунт ногой и быстро вынимать. Изготавливаем версию с подзарядкой от солнечных батарей. Думаем о использовании внешних источников питания, например автомобильные аккумуляторы, но очень большое их разнообразие и отличие от пальчиковых батареек.


 фото 1
  фото 5

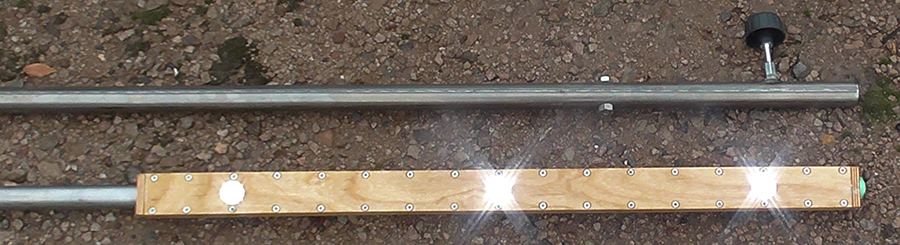

На верхнем конце установлен светильник с тремя фонарями, которые расположенные сверху вниз и расстояние между фонарями- 30 см.  В верхней части корпуса светильника расположен отсек для батареек и кнопка включения. В фонарях используются очень экономичные LED лампочки и запитаны  от обыкновенных пальчиковых батареек.

 фото 1
  фото 6

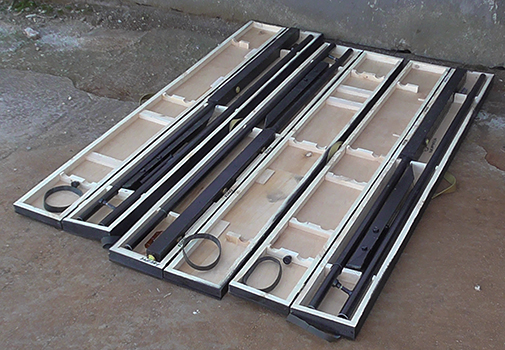

Для транспортировки и сохранности приспособления используется ящик, изготовленный из деревянных брусков и многослойной фанеры.

Доработки ночной точки наводки , выполненные по результатам эксплуатации в войсках

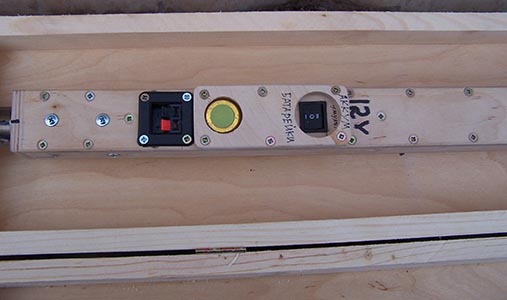

Добавлена возможность запитать НТН от  12В источника питания, например автомобильного аккумулятора. Для выполнения этой функции добавлены места крепления проводов - слева  и  трехпозиционная кнопка переключатель - справа. Первое положение кнопки соответствует включению источника питания  3,5В, нейтральное отключены оба источника и второе положение включен источник 12В.



Между ними расположена первая кнопка включения светильника. Две этиккнопки утоплены в корпусе светильника при помощи накладки. Это сделано для предотвращения самопроизвольного включения светильника во время транспортировки.

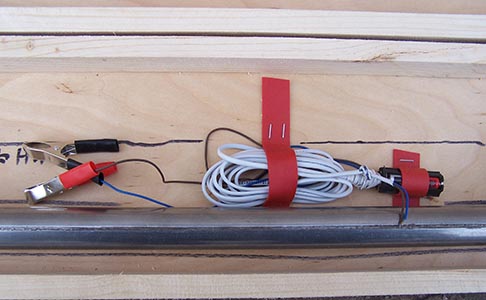

В комплект добавлены провода с зажимами для присоединения к аккумулятору 12В

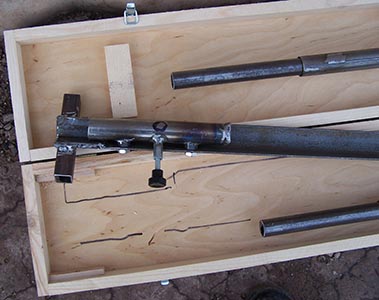

  Доработан штырь, который забивается в грунт для установки НТН. Добавлен горизонтальный элемент, который позволяет задавить штырь ногой в мягкий грунт, при забивании кувалдой место удара не деформируется и за эти две ручки его удобней вытаскивать из грунта
